首頁 » 火龍資訊中心 » 新聞資訊 » 常見問答» 不同厚度莫來石在不同溫度下的透波率

不同厚度莫來石在不同溫度下的透波率

文章出處：責任編輯：火龍節(jié)能查看手機網(wǎng)址

掃一掃!

掃一掃!

人氣：-發(fā)表時間：2022-07-29 15:00【大中小】

　　不同厚度莫來石在不同溫度下的透波率

　　為了研究微波加熱頻率、溫度、厚度對莫來石耐火材料透波性能的影響，以期設(shè)計出在整個微波加熱過程中都具有良好的透波性能的耐火層，利用單層平板內(nèi)電磁波傳播的理論機制和計算模擬技術(shù)，分析了耐火層厚度、溫度及頻率變化對莫來石耐火層透波性能影響的規(guī)律。同時從透波性能的角度，提出了莫來石耐火層在微波加熱中厚度選擇的基本原則。研究結(jié)果顯示：隨著厚度的增加，會相繼出現(xiàn)多個透波峰，并且透波峰值呈指數(shù)減小；隨著溫度的升高，莫來石耐火層對電磁波的透波峰向較小厚度方向偏移；在915MHz頻率下，厚度為0.025m，0.045m，0.07m時，莫來石耐火層展現(xiàn)出很好的透波性能。

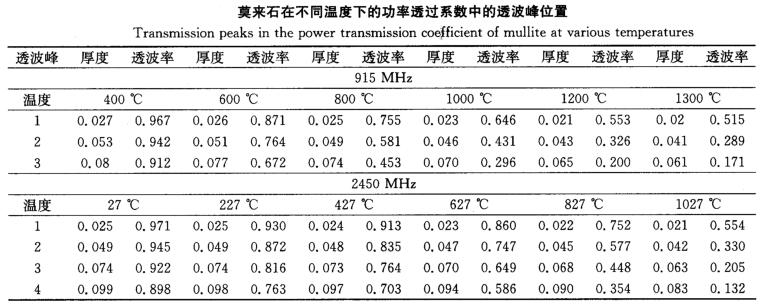

莫來石透波率

不同厚度莫來石在不同溫度下的透波率

　　由圖表可以看出，同一厚度下，功率透過系數(shù)隨著溫度的升高而下降，例如，0.025m厚度下,400℃、600℃、800℃、1000℃、1200℃、1300℃時的透過系數(shù)分別為0.947，0.870，0.755，0.612，0.448，0.367。說明低溫下莫來石的透波性能非常好，但隨著溫度的升高，透波性能將變得很差。這主要是因為Ap與tan8密切相關(guān)，隨著溫度的升高莫來石吸波性能不斷增強(tan8增大)，熱損耗增加(A_b減小)，還有材料介電常數(shù)e'變化導致的表面阻抗匹配變化。隨著厚度的增加,透波峰值呈指數(shù)減小，例如，對于第一個透波峰，溫度從400℃升高到1300℃，功率透過系數(shù)極大值由0.967降到0.515。這主要是因為隨著半波長倍數(shù)的增加，Ab呈指數(shù)變化。

　　以上數(shù)據(jù)來源于《莫來石耐火材料在微波加熱中的透波性能研究》，作者尚小標等，昆明理工大學機電工程學院等。

　　陶瓷纖維生產(chǎn)廠家

　　濟南火龍熱陶瓷有限責任公司簡稱“火龍節(jié)能”，成立于2006年3月8日，火龍節(jié)能16年致力于陶瓷纖維及其深加工產(chǎn)品、納米孔體隔熱材料、不定形耐火材料材料及相關(guān)功能型產(chǎn)品的生產(chǎn)研發(fā)及隔熱保溫領(lǐng)域工業(yè)應用推廣。

　　火龍節(jié)能通過了ISO9001國際質(zhì)量體系認證，擁有專業(yè)的工業(yè)窯爐保溫部門和經(jīng)驗豐富的窯爐砌筑工程隊伍，可為客戶提供技術(shù)先進、經(jīng)濟合理的工業(yè)窯爐全纖維爐襯、輕質(zhì)復合爐襯和管道保溫結(jié)構(gòu)，以及復雜異形工況下特殊耐火保溫方案與保溫施工服務。

16年陶瓷纖維廠家服務熱線400-0531-696

　　本文由濟南火龍熱陶瓷有限責任公司整理

　　轉(zhuǎn)載請注明出處www.romeotrade.com

　　侵權(quán)必究

下一篇：耐火纖維制品抗拉強度試樣制備細節(jié)

上一篇：陶瓷纖維布性能的影響因素

此文關(guān)鍵字：莫來石透波率
