首頁 » 火龍資訊中心 » 客戶中心 » 工程案例» HLGX陶瓷纖維擋火板應(yīng)用于化成箔生產(chǎn)線烘干爐保溫

HLGX陶瓷纖維擋火板應(yīng)用于化成箔生產(chǎn)線烘干爐保溫

文章出處：責(zé)任編輯：火龍節(jié)能查看手機(jī)網(wǎng)址

掃一掃!

掃一掃!

人氣：-發(fā)表時(shí)間：2018-04-14 15:00【大中小】

　　濟(jì)南火龍熱陶瓷有限責(zé)任公司十余年專注耐火材料生產(chǎn)與應(yīng)用，是國(guó)內(nèi)外知名的耐火纖維板生產(chǎn)廠家。自2015年起，火龍節(jié)能客戶彭總將HLGX陶瓷纖維擋火板加工后應(yīng)用于化成箔生產(chǎn)線烘干爐中，取得了良好的隔熱保溫效果。

化成箔生產(chǎn)工藝

一種化成箔生產(chǎn)工藝步驟：(1)鋁箔前處理：將鋁箔浸入90～100℃的高純水中靜置9～12min；(2)一至三級(jí)化成：將經(jīng)過步驟(1)處理的鋁箔依次放入一級(jí)化成液、二級(jí)化成液和三級(jí)化成液中進(jìn)行化成處理，化成液的質(zhì)量分?jǐn)?shù)依次增大；化成均在直流電場(chǎng)中進(jìn)行，直流電場(chǎng)的電壓為100～200V，化成時(shí)間均為9～12min；(3)烘焙：將經(jīng)過三級(jí)化成后的鋁箔放置于450～550℃的烘箱中烘焙2～3min；(4)四級(jí)化成：將經(jīng)過烘焙處理的鋁箔放入四級(jí)化成液中進(jìn)行四級(jí)化成處理，化成在直流電場(chǎng)中進(jìn)行，直流電場(chǎng)的電壓為200～250V，化成時(shí)間為40～60min；(5)固化：將四級(jí)化成后的鋁箔放入固化液中進(jìn)行固化處理；所述固化液為磷酸二氫銨溶液或磷酸二氫銨與磷酸的混合溶液，固化時(shí)間為7～10min；(6)干燥：將經(jīng)過固化處理后的鋁箔置于200～250℃的烘箱中烘烤2～3min，得最終化成箔產(chǎn)品。

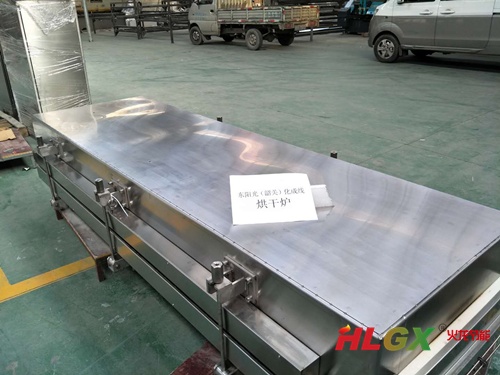

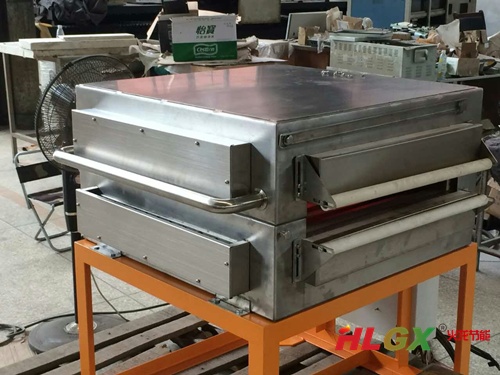

化成箔生產(chǎn)線工業(yè)爐保溫施工現(xiàn)場(chǎng)

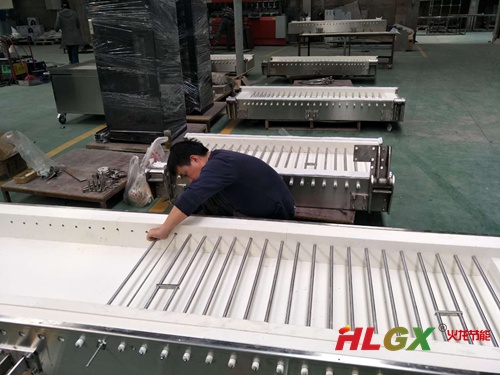

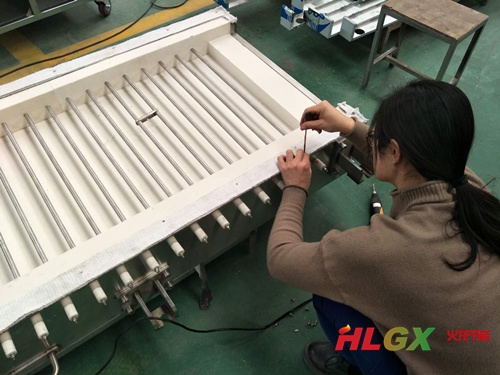

化成線烘干爐用保溫板
