隧道窯運(yùn)行易發(fā)故障及處理方法

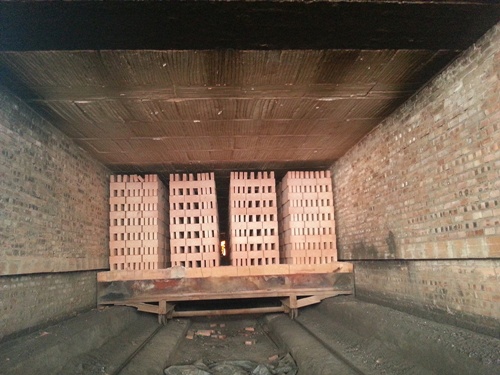

　　1、隧道窯窯車燒壞

　　這是常見(jiàn)的隧道窯故障，如果隧道窯窯車下部溫度過(guò)高，輕則會(huì)使窯車軸承的潤(rùn)滑油燒干，燒焦；重則使裙板和砂封板變形，造成窯車無(wú)法正常運(yùn)行，維修工作量也相應(yīng)增大。

　　窯車燒壞故障一般發(fā)生在燒成帶和冷卻帶，其產(chǎn)生原因主要是隧道窯窯車壓力過(guò)高，或者窯車上下密封不嚴(yán)所致。

　　解決這個(gè)問(wèn)題的辦法是：降低窯車車下溫度，車下吹風(fēng)冷卻；適當(dāng)提高車下壓力，使窯車上下壓力得到平衡；搞好窯車的密封，砂封槽每班要定量加砂，保證密封作用；若窯車裙板已發(fā)生變形，要及時(shí)處理平整，否則密封不好，窯車燒損會(huì)更加嚴(yán)重。

　　2、倒車

　　窯車上的坯體在隧道窯爐內(nèi)發(fā)生倒塌的現(xiàn)象，一般稱"倒車"，是隧道窯運(yùn)行中易發(fā)故障之一。

　　倒車發(fā)生的原因主要有：

　　（1）裝車不符合要求，坯垛不穩(wěn)，或墊磚松動(dòng)。

　?。?）進(jìn)窯磚坯水分過(guò)高，預(yù)熱帶窯頭溫度過(guò)高，或者預(yù)熱帶上下溫差過(guò)大，造成炸坯，坯體炸碎后可直接造成坯垛部分倒塌，也可能卡在窯車與窯墻之間的間隙內(nèi)，造成進(jìn)車阻力加大，料垛或墊磚移動(dòng)，最終引起坯垛倒塌。

　　（3）燒成溫度過(guò)高或保溫時(shí)間長(zhǎng)，制品過(guò)燒變形，造成磚跺歪斜而倒塌。

　?。?）隧道窯窯內(nèi)溫度分布不均勻，棚架高溫強(qiáng)度低或耐急冷急熱性能差，導(dǎo)致棚架碎裂。

　　（5）與隧道窯窯墻或突出物相碰。

　　（6）窯車脫軌或窯車行走不平衡。

　　或以上幾種因素同時(shí)存在。

　　倒車事故發(fā)生后，若能及早發(fā)現(xiàn)，及時(shí)處理，可以減少損失。因此，當(dāng)間歇進(jìn)車時(shí)，進(jìn)車前應(yīng)注意觀察隧道窯爐窯內(nèi)兩側(cè)情況，連續(xù)進(jìn)車時(shí)要注意推進(jìn)過(guò)程中推車機(jī)壓力的變化。

　　處理倒車事故的具體措施，要根據(jù)具體情況確定。

　　如輕微的倒車或發(fā)生在冷卻帶的倒車，有時(shí)可不用停窯處理，而隨車推出。

　　若倒車發(fā)生在預(yù)熱帶頭部幾個(gè)車位，可將燃燒室?；?，打開(kāi)窯門(mén)，利用推車機(jī)（油壓返回或螺旋回）或回車機(jī)等，將窯車逐個(gè)拖出，直到事故窯車拖出后，再繼續(xù)進(jìn)車。

　　若事故發(fā)生在燒成帶附近，應(yīng)盡量利用燒成帶前后的事故處理孔處理。隧道窯爐

　　若事故車已過(guò)冷卻帶事故處理孔，且倒車嚴(yán)重，繼續(xù)進(jìn)車會(huì)使倒車范圍擴(kuò)大時(shí)，應(yīng)該?；鸩⑼Ｖ估鋮s帶鼓風(fēng)，打開(kāi)冷卻帶窯門(mén)，從尾部將窯車逐個(gè)拖出，直到可順利進(jìn)車為止。

　　當(dāng)處理事故隧道窯爐窯溫下降時(shí)，要注意冷卻速度不可太快。特別應(yīng)注意大量冷風(fēng)入窯，而造成窯體損壞和正常窯車上裝載的制品開(kāi)裂等問(wèn)題。隧道窯爐

　　為了防止倒車事故要嚴(yán)格保證裝車質(zhì)量，入窯前一定要逐車檢查，盡量把隧道窯故障消除在窯外。其次要控制好入窯水分。并應(yīng)嚴(yán)格燒成操作，穩(wěn)定熱工制度。

　　濟(jì)南火龍熱陶瓷有限責(zé)任公司是專業(yè)耐火棉生產(chǎn)廠家，專注隧道窯輕質(zhì)保溫，火龍節(jié)能11年來(lái)已服務(wù)隧道窯1500余條，其中僅供應(yīng)陶瓷纖維耐火棉約500條，保溫棉供應(yīng)加施工等工程大包類約1000條。因?yàn)閷Ｗⅲ詫I(yè)！我們只做我們擅長(zhǎng)的——陶瓷纖維輕質(zhì)隔熱爐襯！

隧道窯保溫項(xiàng)目請(qǐng)致電火龍節(jié)能客服電話：400-0531-696

本文由濟(jì)南火龍熱陶瓷有限責(zé)任公司整理

轉(zhuǎn)載請(qǐng)注明出處，侵權(quán)必究
