乙烯裂解爐陶瓷纖維高溫隔熱解決方案- 火龍為客戶提供專業的高溫隔熱解決方案 -

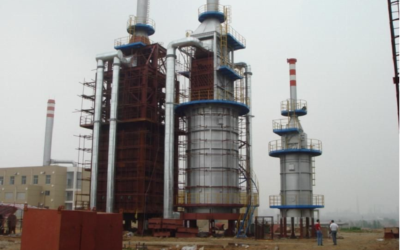

裂解爐是乙烯設備中的關鍵設備之一，爐型為底燒+側燒箱式加熱爐。結構一般有兩部分組成。上部為對流段，下部為輻射段。輻射段內裝有立式爐管，是烴的加熱反應部位，爐管設計溫度為1100℃。裂解爐的燒嘴一般分布在爐底及側墻部位，輻射段爐溫為一般為1260℃，爐內氣氛為弱還原性氣氛。

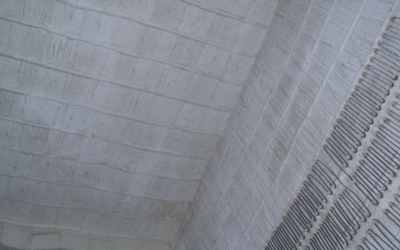

陶瓷纖維爐襯分區如下：
爐頂
襯里厚度：330mm
襯里結構： 300 mm 1400℃級含鋯陶纖模塊+背襯30 mm 1260℃級纖維毯
錨固材料：S310 不銹鋼
輻射段中、上部爐墻
襯里厚度：300mm
襯里結構：250 mm 1400℃級含鋯陶纖模塊HLGX-589+背襯50 mm 1260℃級纖維毯HLGX-422
錨固材料：S310 不銹鋼
輻射段爐墻下部（爐底以上三米）
襯里厚度：480mm
襯里結構：230 mm 耐火磚+250 mm 1260型陶瓷纖維板
錨固材料：S310 不銹鋼
輻射段底
襯里厚度：350mm
襯里結構：100 mm 耐火澆注料HLNS-1000+250 mm 1260型陶瓷纖維板HLGX-264
錨固材料：S310 不銹鋼
穿膛立柱
襯里厚度：275-300mm
襯里結構：250mm 1400含鋯模塊+25-50mm 1260型陶瓷纖維氈或毯
錨固材料：S310 不銹鋼
過渡段頂、側
襯里厚度： 300mm
襯里結構：250mm 1400含鋯模塊+50mm 1260型陶瓷纖維毯
錨固材料：S310 不銹鋼
過渡段底
襯里厚度： 300mm
襯里結構：100mm耐火澆注料+200mm 隔熱澆注料或纖維板
錨固材料：S310 不銹鋼
對流段底
襯里厚度： 300mm
襯里結構：100mm耐火澆注料+200mm 隔熱澆注料HLGX-297或纖維板
錨固材料：S310 不銹鋼
對流段及端板
襯里厚度： 200-220mm
襯里結構：200-220mm輕質澆注料
對流段彎頭箱保溫
襯里厚度： 80-100mm
襯里結構：1260型普通纖維毯HLGX-112平鋪
錨固材料：S304 不銹鋼
爐外壁溫度要求：
在風速為2.0 米/秒，環境溫度為25℃的設計條件下，除爐門及接緣口處外，爐外壁溫度不應超過下列規定溫度：爐箱體：≤82℃ ，支管和煙筒 ≤120℃。
火龍熱陶瓷耐火纖維爐襯及施工技術優勢：
①爐頂燒嘴結點處理：原結構爐頂為耐火磚結構，燒嘴的承重固定完全在吊頂耐火磚結構上，采用全纖維結構后，纖維材料不能承重，燒嘴磚的固定結構需另加不銹鋼件固定。同時燒嘴磚的外形結構需做出相應改變。燒嘴磚與耐火纖維模塊連接部位處理是重點處理部位，在施工模塊前，在燒嘴磚上包裹一層20mm含鋯纖維毯，用耐熱鋼絲捆綁。安裝模塊后完全擠緊形成密封。
②復合結構爐襯 ：熱面、背襯采用不同材質、不同形態的材料進行復合的一種爐襯，其主要目的是通過對爐襯合理的組合，達到物盡所用、安全經濟。
復合結構爐襯有多種不同方式，根據用途可分為兩類：
一類主要有陶瓷纖維陶纖毯/氈/板/噴涂料（背襯）+耐火澆注料/耐火磚（熱面）；此類結構具有較高的抗氣流沖刷能力，多用于爐墻。
另一類是陶纖噴涂料或澆注料（背襯）+陶纖模塊（熱面）；此類結構具有較高的綜合性能，可充分避免煙氣對錨固件的腐蝕，效果等同于阻氣金屬箔。
③陶瓷纖維澆注料爐襯：是在傳統氈、毯、板、組件等纖維定形產品爐襯基礎上發展起來的一種纖維不定形材料爐襯，它不僅具有纖維定形產品一切優良的熱物理性能，并具有抗風蝕、耐磨損、抗沖擊震動等優良的力學性能。
陶瓷纖維澆注料壁襯還具有窯爐氣氛適應性強的特點，可用作各種燃料爐壁襯材料。在可控氣氛窯爐中使用，較定形陶瓷纖維制品穩定。
